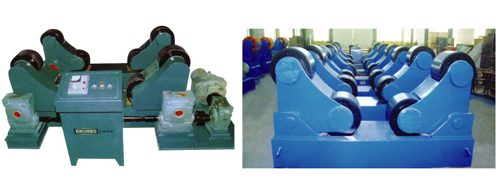

| ZT系列自動調試滾輪架 |
 |
|
|
主要特點及功能
本產品以兩組為套,即主動滾輪架和被動滾輪架,主被動架各有四個滾輪架,采用內鐵芯外橡膠的結構制成,經久耐用,使用時無振動。
主動滾輪架的運轉由兩個渦輪減速箱同步傳動運轉,減速箱,通過調速電機、控制器實現工件運轉,線速度為0.1-0.6米/分。各鉗形架在工作直徑達到一定范圍內進行自行調節,在最小直徑時,各組鉗形架的下輪定在同一水平線上。ZT5-200T滾輪架適用工件范圍,最小直徑為350mm,最大直徑為6000mm(可根據用戶要求定制) |
|
|
| 技術參數 |
| 載重(T) |
滾輪直徑和寬度(mm) |
中心高度 |
中心距 |
總長 |
寬 |
焊接速度(m/min) |
電動功率(kw) |
工作范圍(mm) |
| 5 |
250 |
90 |
300 |
1000 |
1650 |
500 |
100-1000 |
1.5 |
500-1800 |
| 10 |
250 |
150 |
320 |
1200 |
1900 |
500 |
100-1000 |
2.2 |
600-2200 |
| 15 |
250 |
150 |
350 |
1300 |
2000 |
650 |
100-1000 |
2.2 |
600-2500 |
| 20 |
300 |
200 |
400 |
1400 |
2180 |
1000 |
100-1000 |
3 |
800-3000 |
| 30 |
370 |
250 |
420 |
1700 |
2700 |
700 |
100-1000 |
4 |
1000-4000 |
| 50 |
400 |
290 |
490 |
2000 |
3300 |
900 |
100-1000 |
5.5 |
1200-5000 |
| 60 |
400 |
300 |
490 |
2000 |
3300 |
1000 |
100-1000 |
5.5 |
1600-5000 |
| 80 |
450 |
300 |
500 |
2200 |
3400 |
1200 |
100-1000 |
7.5 |
1800-5000 |
| 100 |
400鐵輪 |
300 |
520 |
2200 |
3500 |
1200 |
100-1000 |
11 |
2000-6000 |
| 120 |
400鐵輪 |
300 |
520 |
2200 |
3500 |
1200 |
100-1000 |
11 |
2000-6000 |
| 150 |
400鐵輪 |
300 |
540 |
2400 |
3500 |
1200 |
100-1000 |
15 |
2000-6000 |
| 200 |
400鐵輪 |
360 |
600 |
2500 |
3500 |
1200 |
100-1000 |
18.5 |
2000-6000 | | |
|
|
