產品介紹：

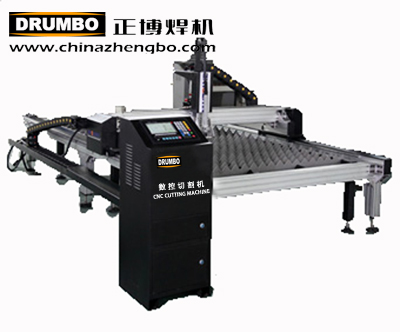

CNCUT-S系列臺式數控切割機是上海兆展自動化設備有限公司,精心研制和開發的一款新型數控切割機設備,具有堅固經濟實惠,節能環保，并能極大的提高勞動效率和降低加工成本,減少占地空間，充分地有效地發揮設備的效能.
吸式除塵凈化系統工作原理:
該種除塵方式為在橫梁及工作臺下方放置一根通風管道，吸風口位于割槍垂直下方，切割時跟隨割槍聯動行走。切割產生的煙塵會通過可伸縮管道被吸入環保凈化設備中進行過濾，并儲存。該種除塵方式用風量少，洗塵效果好。管道有特殊設計，方便清理及維護。
產品特點：
1、機床, 優點是整體焊接成型，經過去應力處理后，不易變形，堅固耐用，經濟實惠,節能環保等.
2、配帶優質切割煙塵凈化器處理設備,能有效地凈化空氣并減少有害氣體（煙塵）的排放,減少了有害氣體對環境的污染,保證加工現場環保，衛生清潔，有利于人體的身體健康(根據客戶配置)需求.
3、特制工作臺堅固耐用，支撐板容易調整更換，裝卸料方便。
產品特點
1、新型特制高強度導軌,雙邊驅動，運行平穩無噪音，具備有高強度、高速度，高精度等特點。
2、具有人機對話特點，操作簡單，功能齊全具有人性化。
3、實用的煙塵凈化除塵設備和獨特跟蹤排風（煙）系統，方便實用，效果明顯。.
4、工作臺安裝攔料網收取工件方便，并能防止工件和廢料落入排風系統內。 .
5、具備通用臺式數控切割機的切割功能。適用于碳鋼、不銹鋼‘和有色金屬切割。
6、能實現對金屬材料進行任意圖形切割。
7、具有等離子和火焰兩種兩種切割方式。
8、具有中、英、法、俄、葡等多國語言。
9、具有自動斷電記憶及自動恢復功能。
10、調高方式可以選擇弧壓自動調高裝置。
11、有效屏蔽等離子高頻，使等離子切割更加穩定安全。
|
品名
|
環保型鋼結構臺式數控火焰等離子切割機
|
|
型號
|
CNCUT-1325S-ST
|
CNCUT-1530S-ST
|
CNCUT-2030S-ST
|
CNCUT-1325S-SE
|
CNCUT-1530S-SE
|
CNCUT-2030S-SE
|
|
輸入電壓
|
單相 AC 220V （3 相 AC 380V 煙塵凈化設備）
|
|
輸入功率
|
約1200W + （煙塵凈化設備：2200W）
|
約1500W + （煙塵凈化設備：2200W）
|
|
切割類型
|
等離子切割(需配套等離子電源) / 火焰切割 / 等離子切割 + 火焰切割
|
|
驅動類型
|
齒輪齒條驅動
|
|
電機類型
|
雙驅步進電機
|
雙驅伺服電機
|
|
導軌間距
|
1450mm
|
1650mm
|
2150mm
|
1450mm
|
1650mm
|
2150mm
|
|
導軌長度
|
3200mm
|
3700mm
|
3700mm
|
3200mm
|
3700mm
|
3700mm
|
|
導軌長度(有效切割長度 Y軸)可按用戶要求加長或縮短
|
導軌長度(有效切割長度 Y軸)可按用戶要求加長或縮短
|
|
各移動體有效
切割范圍 X*Y
|
1300*2500mm
|
1500*3000mm
|
2000*3000mm
|
1300*2500mm
|
1500*3000mm
|
2000*3000mm
|
|
|
|
|
|
|
|
|
|
移動體數量
|
單移動體
|
單移動體
|
單移動體
|
單移動體
|
單移動體
|
單移動體
|
|
割炬調高類型
|
火焰電容調高 : 可選配 / 等離子弧壓調高: 可選配
|
|
一個移動體只能支持一種調高形式（即選配了等離子弧壓調高后則不可加配火焰電容調高）
|
一個移動體只能支持一種調高形式（即選配了等離子弧壓調高后則不可加配火焰電容調高）
|
|
最大切割割炬數量
|
2 套
|
2 套
|
2 套
|
2 套
|
2 套
|
2 套
|
|
可配置的割炬方式 (等離子:P 火焰:F)
|
P / F / P+F
|
P / F / P+F
|
P / F / P+F
|
P / F / P+F
|
P / F / P+F
|
P / F / P+F
|
|
切割速度
|
0-4000mm/分鐘
|
0-10000mm/分鐘
|
|
割炬升降行程 (Z)
|
≤120mm
|
|
運行精度
|
± 0.2 mm / 米
|
|
火焰切割厚度
|
穿孔能力: 5 - 60 mm 邊緣切割: 5 - 120mm
|
|
|
|
|
等離子切割厚度
|
取決于所配等離子電源的切割能力
|
|
火焰切割
自動點火裝置
|
如選配火焰切割配置，則自帶該裝置
|
|
燃氣供氣要求
|
乙炔氣壓 或者 丙烷氣壓 最大不超過0.1Mpa
|
|
氧氣供氣要求
|
氧氣氣壓 最大不超過0.8Mpa
|
|
切割料臺
|
切割料臺與主機為一體式結構，我們將整體提供，用戶無需另行配置。
網格結構設計用于方便工件收集。
|
|
環保配置
|
抽風設施跟隨切割割炬移動，可93%有效抽吸切割時產生的有害氣體及煙塵。 煙塵凈化設備將過濾，凈化并儲存氣體及煙塵，且不對外排放任何污染物質。該設備使用方便，健康，成本低及清理方便。
|
|
